1. 연구 배경 및 목적

말레이시아의 아파트는 도시 거주 인구의 증가로 인한 주거부족 해결 및 주거의 질 개선을 목적으로, 공공부문에서는 저소득층을 대상으로, 민간부분에서는 중소득층 이상을 대상으로 공급되어 온 주거유형이다.¹⁾

말레이시아에서는 최근까지도 테라스하우스, 세미-디, 단독주택 등 저층주택(landed house)을 선호하는 관계로 아파트(strata property)는 크게 선호되지 않는 주거유형이었다. 그러나 점차 도심 내 지가의 상승으로 인하여, 아파트가 상대적으로 저렴하고, 주거의 질이 어느 정도 보장되는 주거대안으로 인정되면서, 현재 아파트는 말레이시아의 대표적인 도시주거 유형 중 하나로 자리 잡게 되었다.²⁾

여기에는 정부의 노력이 중요한 역할을 하였다. 도시화로 인한 부동산 가격의 지속적 상승은 서민층의 주택 소유를 어렵게 만들었고, 이에 말레이시아 정부는 국민들에게 질 좋은 주택을 제공하는 것을 국가적 의제로 하여 연방정부, 주정부, 지방정부 차원의 주택 계획과 개발을 위한 주택정책을 구성하여 추진하였다. 이때 주요 대상은 주택 구입능력이 비교적 낮은 중산층과 저소득층이 되었으며, 이들을 위한 다양한 정책적 대안들이 제시되었다.³⁾

말레이시아 정부에서는 Laws of Malaysia Act 739의 일환으로 2012년에 PR1MA Act 2012 (Perumahan Rakyat 1Malaysia Act 2012)를 발족하였으며, 이후 2013년 1월 1일에 주택을 규제, 계획, 개발, 건설 및 유지할 수 있는 권한을 부여받은 법 집행 기관인 PR1MA를 설립하여, 말레이시아의 도시 지역에서 지역 사회 생활의 필요성에 따라 경제적인 주택 모델을 개발하는 기관으로 운영하고 있다.⁴⁾

PR1MA 주택은 통합 커뮤니티 내에서 다양한 면적과 유형의 주택이 제공되며, 다양한 가정의 요구를 충족할 수 있도록 디자인되었다. PR1MA 주택은 공공기관인 PR1MA가 주축이 되어 진행되지만 민간 주택 개발 업체와 공동으로 부동산 가격 상승을 조정하기 위해 협력하고 있기 때문에, 민간 건설사의 자유로운 설계 특성과 공공의 합리적인 가격대 형성이 큰 장점이다.⁵⁾

본 연구는 동남아시아의 주거를 다양한 측면에서 비교 문화적으로 연구하는 것을 궁극적인 목표로 하는 단계별 과정의 하나로, PR1MA 아파트 프로젝트를 중심으로 말레이시아 아파트 평면의 계획적 특성을 분석하고자 한다. PR1MA는 공급대상을 중산층으로 하고 있으며, 공공적인 성격도 가지고 있기 때문에 말레이시아 아파트의 보편적인 평면 계획 특성을 파악하는데 적합한 사례라 판단된다.

한편 아파트 단위평면의 설계과정에서 여러 실들은 제한된 사각형 형태 속에 배치되게 된다. 이러한 실 배치과정(space configuration)에는 평면의 기하학적 형태를 지배하는 두 가지 규칙이 존재한다. 첫째는 공간의 배치이며, 다른 하나는 평면을 생성해 가는 디자인 프로세스에 대한 것이다. 이것을 공간문법이라고 정의할 수 있다(Ju, Maisarah, & Kim, 2019). 즉 아파트 단위주호 평면은 제한된 면적 안에서 생활에 필요한 실들을 배치하게 되는데, 이때 결과적으로 생성되는 실들의 관계성은 지역의 전통적 속성과 사회문화적 특성을 반영하게 된다.

따라서 본 연구에서는 아파트 단위주호 평면의 공간문법은 문화권마다 특정한 규칙이 존재한다는 가설로부터 출발하여, 말레이시아 아파트 평면이 가지는 고유한 규칙을 파악하고자 한다. 이를 통해 말레이시아 아파트 평면에서 나타나는 고유한 계획적 특성인 공간문법이 형성된 주요 사회문화적 배경을 분석하고자 한다.

1. 연구의 대상

본 연구는 2018년 4월 쿠알라룸푸르에서 개최된 PR1MA EXPO에 전시되고, 같은 시기 PR1MA 공식 홈페이지에 게재된 프로젝트 중, 총 43개 아파트 프로젝트의 188개 단위주호 평면을 분석의 대상으로 하였다.⁶⁾

분석대상 사례들은 프로젝트를 홍보하는 단계로, 공식 홈페이지에서는 주거유형, 총 단위주호의 수, 평면 유형과 면적 등에 관한 정보를 제공하고 있다.⁷⁾ 본 연구에서는 평면을 연구의 대상으로 하며, 각 프로젝트별 평면사례의 번호(case no.)는 ‘사례번호(1~43)’-‘공간배치규칙유형(A~F)’ ‘유형의 개수(1~8)’로 표기하였다.⁸⁾

자료의 수집은 PR1MA 홈페이지 및 PR1MA EXPO에 공개된 자료의 수집을 통해 이루어졌다. 또한 PR1MA EXPO에서 건설사 관계자 인터뷰 및 전문가⁹⁾ 인터뷰를 통해 추가 정보를 수집하였고, 당시 완료된 2개 프로젝트에 대해 현지조사를 실시하였다.¹⁰⁾

분석대상 사례의 침실 수는 2침실형(2BR) 22사례, 3침실형(3BR) 156사례, 4침실형(4BR) 10사례로, 3BR이 주도적으로 공급되는 아파트 평면형이다. 침실 수에 따른 단위주호의 면적에 대해, 2침실형은 61~85 m², 3침실형은 74~115 m², 4침실형은 93~115 m²의 범위로 구분된다. 각 아파트 프로젝트별 평면 유형은 1개 유형에서부터 9개 유형을 제공하며, 평균 4개의 평면 유형을 제공하고 있다. 주동은 모두 중복도식으로 계획되어 있다.

조사대상 아파트의 단지 당 세대수는 500세대 미만 9사례, 500~1,000세대 19사례, 1,000~2,000세대 11사례, 2,000세대 이상 4사례로 구성되어 있으며, 평균 약 1,000세대 단지로 계획되고 있다.

2. 연구의 방법

아파트 형태를 분석하는 데 있어서 주로 공간 다이아그램(space diagram)이 활용되어 왔다. 이러한 다이아그램은 너무 많은 정보를 담고 있어서 평면의 가장 중요한 기본 구조를 파악하기에는 어려운 단점이 있다. 본 연구의 궁극적인 목표인 동남아시아 아파트 평면의 비교문화적 분석을 위해서는, 평면에 내포된 다양한 정보를 간략하고 통일성있게 분석하는 방법이 요구되었다. 이를 위해 선행연구(Ju, Maisarah, & Kim, 2019)에서 Seo(2007; 2008)의 그래프 기법(graph-theoretic methodology)을 기본으로 하여, 단위주호 내부 공간의 형태, 배치, 인접, 연결, 통합 등 다양한 정보를 간략하게 압축하여 표기하는 분석방법을 도출하였다. 그 방법은 <Figure 1>과 같다.

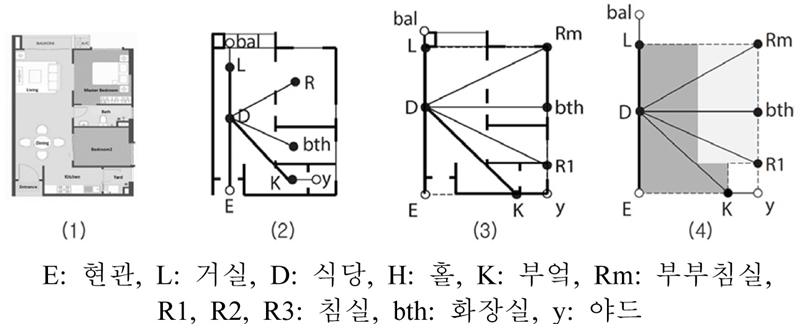

Figure 1.

Methodology for Unit Plans into Diagram

(1) 거실이 위치한 곳을 단위주호의 전면으로 간주하여 베이 수를 구분하였다. (2) 각 공간에서, 실내공간은 검정색 점, (반)외부공간은 하얀색 점을 사용하여, 공간의 중심에 점과 실명을 약어를 사용하여 위치를 표기하였다. (3) 평면의 외곽 형태를 알 수 있도록 각 공간의 끝부분으로 표기를 이동하였고, 동선의 중심이 되는 공간을 선정하였다. 동선의 중심 공간과 다른 공간의 관계를 파악하기 위하여, 인접한 공간 사이에 문 또는 벽의 유무에 따라 공간의 연결성을 구분하였다. 즉, 인접한 공간이 문또는 벽 없이 개방된 경우 두꺼운 실선, 문이 있어 상호 출입이 문을 통해 가능한 경우 얇은 실선, 벽이 있어 상호 출입이 불가능한 경우 점선으로 표시하였다. (4)공적공간을 짙은 회색, 사적공간은 옅은 회색으로 표기하여 구분하였다.¹¹⁾

분석과정은 우선 조사대상 평면을 침실수 별 -2침실형(2BR), 3침실형(3BR), 4침실형(4BR)- 로 구분하고, 단위 주호의 주요 기본공간(primary space) -현관(E), 식당(D), 부엌(K), 거실(L)- 의 배치 규칙을 분석하여, 위상학적으로 가장 기본적인 공통적 요소를 파악해 내었다. 이를 기본으로 하여, 기본 공간의 규칙(order of primary space)을 유형화 했으며, 다음단계로 사적공간인 침실(R)의 배치 규칙을 분석하였다. 이와 같은 분석을 통해 공간문법을 도출하여 평면의 계획적 특성을 파악하였다.

1. 말레이시아의 전통주거

말레이시아의 전통주거는 고온다습한 열대기후적 상황이 고려된 고상식 주거가 보편적이다. 습기, 해충, 야생동물의 피해에서 안전하게 거주할 수 있는 방안으로 고상식 구조가 사용되었고, 주변에서 쉽게 구할 수 있는 자연재를 건축재로 한 목조 가구식 구조이다.

열대성 기후에서 햇볕을 많이 받는 부분인 지붕에는 단열성능이 좋은 야자잎을 엮어 지붕재로 사용하였다. 또한, 고온다습한 환경에서 쾌적하게 생활할 수 있는 거주공간을 구성하기 위해 덧지붕과 중심지붕 사이에 뜬 부분을 구성하여 환기가 되도록 하였고, 창문과 기단부를 통해 환기를 극대화한 주거로 계획되었다(Lim, 1987; Kim, 2015).

주거공간은 세람비(serambi), 루마이부(rumah ibu), 다푸르(dapur) 세 개의 기본공간이 각 채로 구성되어, 각 채의 연결을 통해 하나의 주거가 완성된다.¹²⁾ 중심공간인 루마이부의 바닥높이를 가장 높게하고 다푸르는 가장 낮게하는 수직적 위계를 가지고 건설된다.

평면의 구성에는 수평적 위계가 적용된다. 먼저, 공간의 역할에 따라 사회 및 종교적 기능을 수행하는 공적공간인 세람비(serambi)를 전면에 배치하고, 가족전용의 사적공간인 루마이부(rumah ibu)를 중심공간에 배치하며, 부엌과 식당의 기능을 하며 여성 손님의 접대공간으로써의 사적공간인 다푸르(dapur)를 후면에 배치하는 수평적 위계가 적용된다.

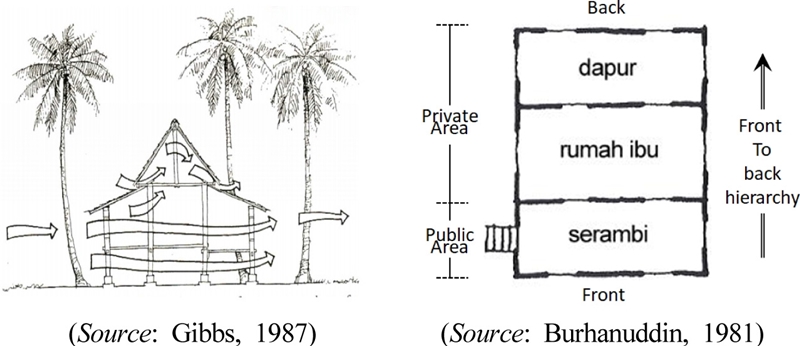

Figure 2.

Traditional Malay House

다음의 수평적 위계는 종교의 영향인데, 국교인 이슬람교의 영향에 따라 남성의 공간인 세람비(serambi)를 전면에 배치하고, 여성의 공간인 다푸르(dapur)를 후면에 배치하는, 성별에 따른 공간의 분리가 함께 내포되어 있다(Ariffin, 2001; Kim, 2015). 다푸르의 후면 배치는, 종교적으로 여성의 공간인 부엌을 가장 깊숙한 곳에 배치하여 보호하고자 함과 동시에, 불과 물을 사용하는 부엌이 외기에 면하도록 하는 계획의 의도가 담겨져 있다.

2. 말레이시아의 현대주거

말레이시아의 현대주거는 식민지배에서 독립한 이후부터 시작된다고 볼 수 있다. 독립한 이래로 주택은 사회를 재건하고 가난을 근절하여 사회경제적 발전을 이루는데 중요한 도구로써 인식되었기 때문에, 급속한 도시화로 인한 사회적 문제를 해결하기 위한 방안으로 적절한 가격의 질 좋은 주택을 공급하기 위한 정부의 노력이 이어졌다(Jeon, 2012). 이때 신도시 계획은 하나의 해결 방안이 되었고, 도시형 주거유형이 적용되었다.

대표적인 도시주거유형은 4층 이하의 저층주택인 테라스하우스(terrace house), 단독주택(detached house), 세미-디(semi-detached house)가 있으며, 5층 이상의 고층형 공동주택으로는 플랫(flat), 아파트(apartment), 콘도미니엄(condominium)이 있다.

저층주택에서 테라스하우스는 영국 식민지배시기에 처음 적용되어 연립주택(link house, row house)이라고도 불리며, 보통 2~3층 높이의 주택들이 측벽을 공유하여 나란히 배치된 주거유형이다.¹³⁾ 단독주택은, 현지인들은 방갈로(bangalow)라고도 하며, 보통 2층 이상의 단일 건축물 주택을 말한다. 세미-디는 두 채의 주택이 나란히 배치되어 서로 맞닿는 측벽을 공유하는 형태로, 듀플렉스 하우스(duplex house)와 유사하며, 보통 2~3층 높이로 건축된다.¹⁴⁾ 이들 저층주택은 2층 이상의 경우 거실, 식당, 부엌은 1층에 계획된다. 전통주택과 같이 주도로에 면하여 현관이 위치한 면이 단위주호의 전면이 되며, 부엌은 후면에 배치된다(Ju, 2017).

고층형 공동주택은 가격에 따라 플랫(flat), 아파트, 콘도미니엄(condominium)의 순으로 저가에서 고가의 고층형 공동주택으로 분류될 수 있다. 3침실형 평면이 일반적이며, 보통 플랫은 약 60 m², 아파트는 약 60~80 m², 콘도미니엄은 약 100~120 m² 면적으로 공급된다. 아파트의 공급이 증가하면서 아파트는 콘도미니엄과 유사한 면적으로 공급되기도 하며, 아파트와 콘도미니엄은 400 m²의 5침실형 사례가 나타나기도 한다(Ju, 2017; The world of Teoalida, 2020).

1. 2침실형(2BR) 평면

2침실형은 총 22사례로, 2베이(19사례)와 3베이(3사례)로 구분되며, 2침실형은 2베이 구성이 보편적이다. 기본공간 구조는 Type 1과 Type 3의 두 가지 유형으로 분류된다<Figure 3>.

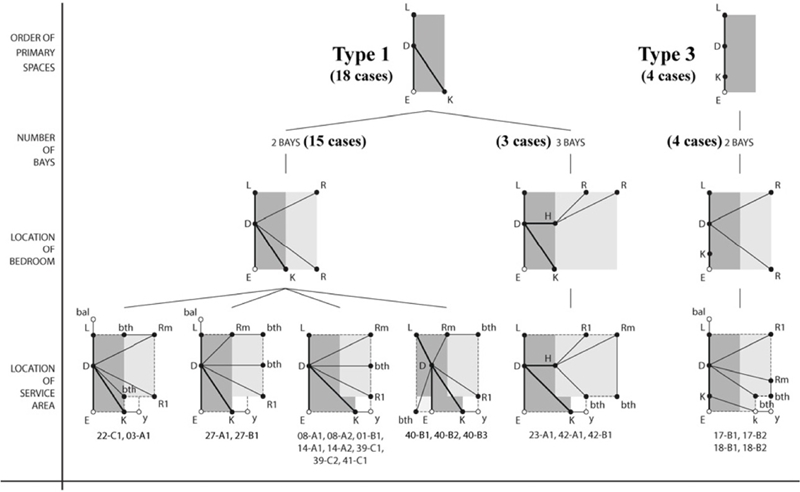

Figure 3.

Classification of 2BR Units

1) 기본 공간의 규칙(order of primary space)¹⁵⁾

2침실형의 기본공간 분석결과 Type 1이 가장 일반적인 구조로 파악되었다.

Type 1은 E-(K)-D-L의 구조로(18사례)<Figure 4-1>, 후면부의 현관에서부터 전면부의 거실까지 E-D-L이 한 베이 내에서 이어지며, K는 E의 측면에 배치되며, 대부분 2베이 평면에서 나타난다.

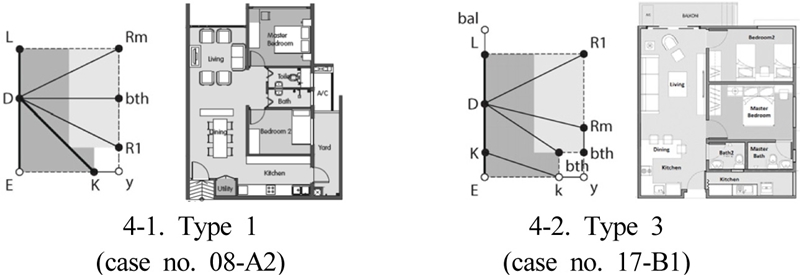

Figure 4.

Order of Primary Spaces in 2BR Unit

Type 3(4사례)<Figure 4-2>는 Type 1과 비교할 때, 부엌이 드라이키친(dry kitchen)과 왯키친(wet kitchen)의¹⁶⁾ 2개로 분리되는 평면이다. 드라이키친은 현관을 들어서자마자 식당공간과 함께 위치하며 음식을 조리하는 왯키친은 Type 1과 같이 현관의 측면부에 분리되어 배치된다.

2) 침실의 배치(Location of Bedrooms)

2침실형 평면의 분석결과 파악된 침실 배치의 규칙은 전면부와 후면부에 각각 하나의 침실이 배치된다는 것이다(19사례). 이외에는 전면부에 2개의 침실을 모두 배치한 평면이 파악되었다(3사례).

2베이 평면에서는 부부침실(Rm)을 전면부에, 다른 침실을 후면부에 배치한다<Figure 5-1>. 한편 3베이 평면에서는 전면부에 2개의 침실을 배치하는데<Figure 5-2>, 베이가 넓어지면 전면에 침실 2개를 모두 배치하려는 경향을 파악할 수 있었다.

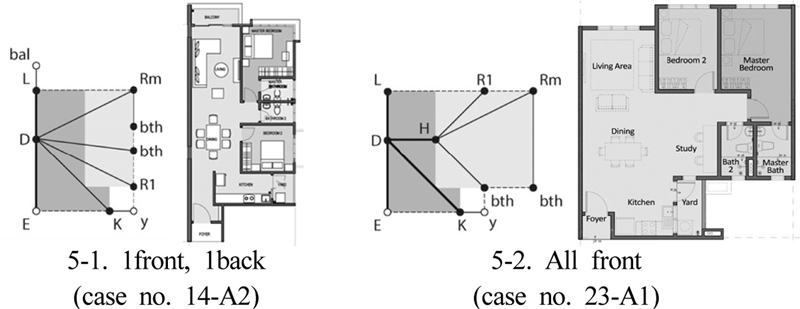

Figure 5.

Location of Bedrooms in 2BR Unit

반면, 주로 2개의 침실 중 부부침실을 전면부에 배치하는 보편적인 규칙에서 벗어나 후면부에 배치되는 사례가 발견되는데, 기본 공간의 규칙이 Type 3에 해당하는 사례에서만 나타난다(4사례). 이는 부부침실에 딸린 부부 화장실과 공용 화장실의 창을 모두 에어웰로 내고자 한 의도에서 나타난 것이라 판단된다<Figure 4-2>.¹⁷⁾

2. 3침실형(3BR) 평면¹⁸⁾

3침실형은 156사례로 전체 평면유형 중 가장 많은 수를 차지하며, 2베이(52사례), 3베이(84사례), 4베이(20사례)로 이루어졌다. 기본 공간 구조를 분석한 결과, 평면은 네가지 유형으로 분류된다<Figure 6>.

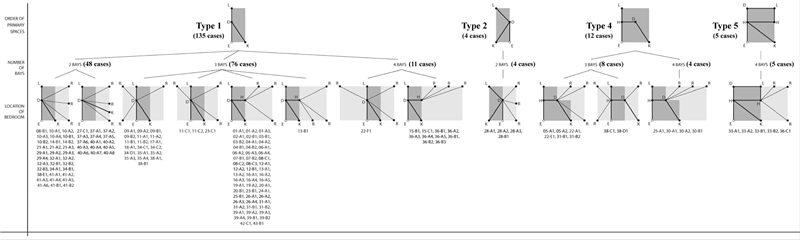

Figure 6.

Classification of 3BR Unit

1) 기본 공간의 규칙(order of primary space)

3침실형 평면에서 발견된 가장 대표적인 기본규칙은 Type 1으로(135사례)<Figure 7-1>, 2침실형의 대표 기본공간의 규칙과 동일하다.

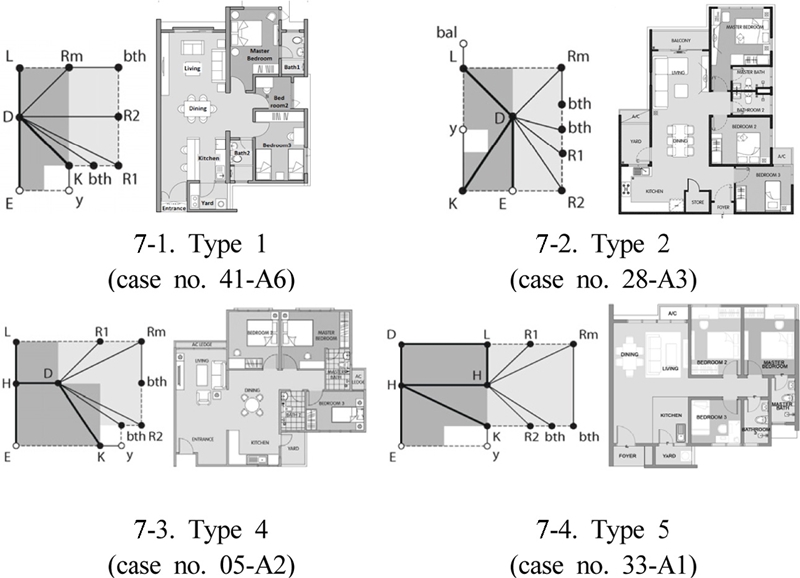

Figure 7.

Order of Primary Spaces in 3BR Unit

2침실형 평면에서는 대부분 2베이 평면이기도 했지만 모든 기본 공간(primary space; 현관, 거실, 식당, 부엌)과 침실은 베이별로 분리 설계되었다. 즉 하나의 베이에 기본공간인 공적공간이 배치되고, 다른 베이에는 침실과 욕실 등의 사적공간이 배치되었다. 그러나 3침실형 Type 1중 3베이 평면에서는 특이하게 공적공간이 가운데 베이에 위치하고, 침실이 좌우 베이에 나누어 배치되는 사례도 나타난다(23사례)<Figure 6, 8-3>.

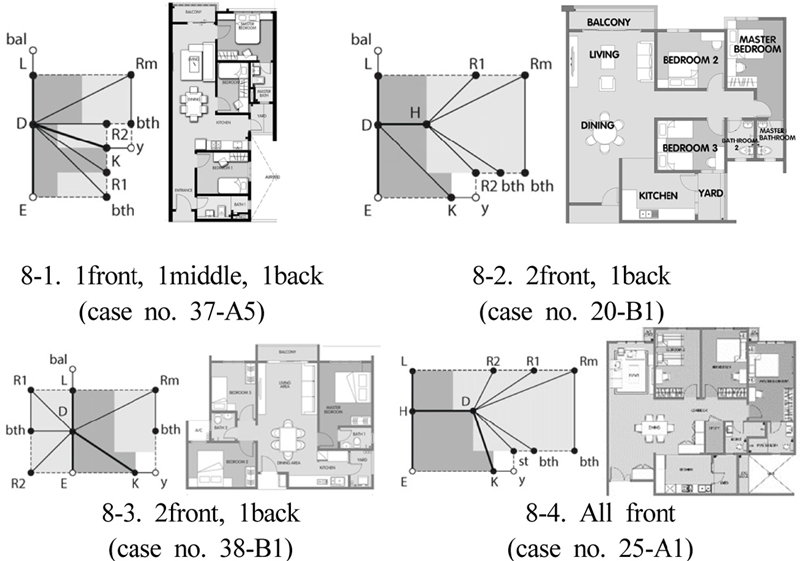

Figure 8.

Location of Bedrooms in 3BR Unit

Type 2는 (K)-E-D-L의 기본 공간 구조로(4사례)<Figure 7-2>, Type 1과 비교할 때 K의 위치가 변화한 평면이다. 이 유형에서는 부엌을 환기하기 위해서 부엌과 연계된 야드를 단위주호의 전면부 방향으로 외기에 면하게 0.5베이정도 돌출하여 배치하였다.¹⁹⁾ 일반적으로 말레이시아 아파트 평면에서는 단위주호 후면부의 공용복도에 야드와 에어웰을 배치하여 후면에 위치한 부엌의 환기를 위한 공간으로 계획하는데, 이 유형에서는 야드를 전면부 방향에 배치하였다는 차이점을 가지고 있다.

Type 4와 Type 5는 3베이 이상의 비교적 큰 면적의 평면에서 나타나는 유형이다.

Type 1, 2, 3에서는 식당이 현관에서 거실로 이동하는 동선에 위치하여 복도나 홀의 기능을 동시에 담당하고 있다. 하지만 Type 4에서는 식당이 분화되면서 부엌과 연계되어, E와 L 사이에 H가 생성되는 형태로, 공적공간이 약 두 개의 베이를 차지하게 된다(12사례)<Figure 7-3>.

Type 5는 E-(K)-H-(H)-D-(L)의 구조로(5사례)<Figure 7-4>, 다른 유형에서는 기본 공간 중 L만 단위주호의 전면부에 배치되었지만, 이 유형은 L과 함께 D가 전면부에 위치한다. 전면 폭이 넓은 4베이 평면에서만 나타나며, L, D, K가 두 베이, 침실과 화장실이 나머지 두 베이로 나뉘어 배치된다.

3. 4침실형(4BR) 평면

4침실형 평면은 총 10개로 3베이(7사례), 4베이(2사례), 5베이(1사례)로 3베이를 보편적인 구성으로 한다. 평면의 기본공간 구조는 Type 1과 Type 4의 두 가지 유형으로 분류된다.

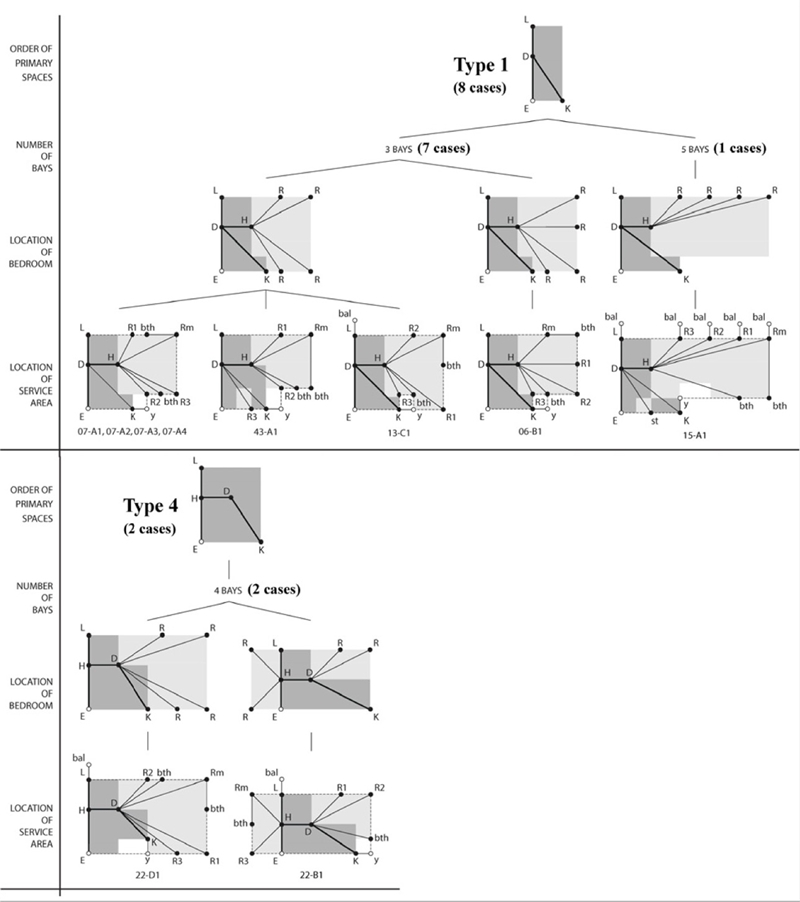

Figure 9.

Classification of 4BR Units

1) 기본 공간의 규칙(order of primary space)

4침실형의 기본 공간의 규칙은 Type 1, E-(K)-D-L이 보편적이다(8사례)<Figure 10-1>. 평면은 3베이(7사례)와 5베이(1사례)로 분류된다.

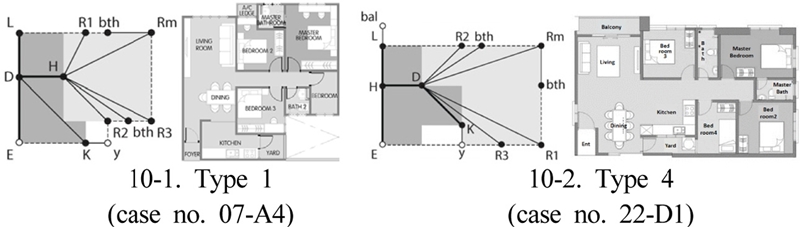

Figure 10.

Order of Primary Spaces in 4BR Unit

Type 4는 E-(K)-H-(D)-L의 구조로(2사례)<Figure 10-2>, 4베이 평면에서만 나타난다.

2) 침실의 배치(Location of Bedrooms)

4침실형 평면의 침실은 전면부와 후면부에 각각 2개의 침실을 배치하는 것이 보편적이며(7사례), 베이의 수에 따라 침실의 위치가 달라지기도 한다<Figure 11>.

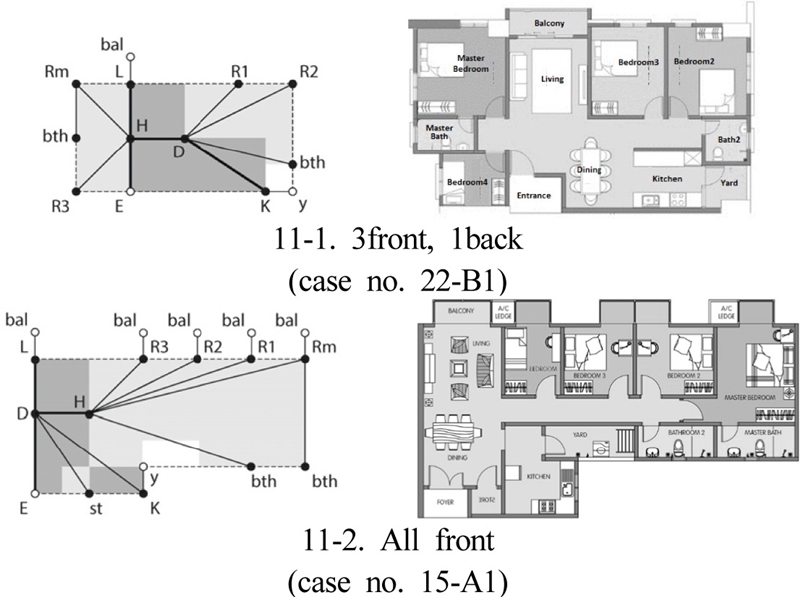

Figure 11.

Location of Bedrooms in 4BR Unit

3베이 평면에서는 주로 전면부에 2개, 후면부에 2개의 침실을 배치하며(6사례), 전면부에 1개, 중간에 1개, 후면부에 2개의 침실을 배치하기도 한다(1사례).

4베이 평면에서도 전면과 후면에 각각 2개의 침실을 배치하며(1사례), 전면부에 3개, 후면에 1개의 침실을 배치하는 사례도 나타난다(1사례)<Figure 11-1>.

5베이 평면에서는 전면부에만 4개의 침실이 배치되었다(1사례)<Figure 11-2>. 모든 사례 중 가장 넓은 면적의 평면에 해당하며, 전면부에 위치한 모든 공간(거실, 4개의 침실)에 모두 발코니가 계획되었다는 점이 독특한 부분이다.

4. 종합

말레이시아 아파트 평면의 특성을 파악하기 위해, 민간과 공공의 특성이 결합된 PR1MA 아파트의 188개 평면에 대한 분석 결과는 다음과 같다.

평면 유형은 가장 다수의 평면 사례인 3베이의 3침실형 평면이 말레이시아에서 주로 공급되는 평면유형임을 확인할 수 있었다.

공적공간은 E-D-L을 하나의 베이에 배치하는 구조를 가진다. E는 평면의 후면부에 공용복도와 연결되게 배치되고, L은 일조, 전망, 환기에 유리한 전면부에 위치하는 것이 보편적이다. D는 E에서 L로 이동하는 동선의 중심에 배치하여, 식당으로의 기능 뿐 아니라 복도나 홀의 기능을 동시에 담당하게 된다. K는 E의 측면에 배치되는 E-(K)의 규칙이 공통으로 나타난다. 이와 같이 E-(K)-D-L의 기본공간 구조는 가장 다수의 사례인 Type 1이며, 다른 유형의 기본이 되기도 한다.

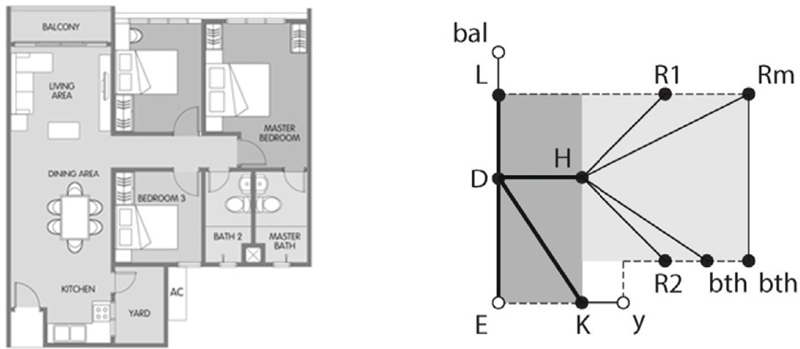

Figure 12.

Typical Plan of 3bay 3BR Unit (case no. 03-B2)

즉, Type 1을 기본으로 하여, Type 4와 Type 5는 단위 주호의 면적 및 베이 수의 증가에 따라 식당을 독립적으로 구성하고자 하는 의도에서 나타난 변화 유형이라 볼 수 있다. 또한, Type 2와 Type 3 역시, Type 1을 기본으로 하여, 부엌의 위치가 변화함에 따라 나타난 유형이다. 따라서, 말레이시아 아파트 평면의 기본공간 구조는 Type 1이 가장 지배적임을 알 수 있다.

침실은 기본공간과 별도의 베이에 위치하여 공적공간과 사적공간을 분리하는 평면 계획이 보편적이다. 침실의 위치는 평면의 베이 수와 침실의 개수가 상호 고려되어 배치되며, 베이의 수 및 단위주호의 면적이 증가할수록 전면에 배치되는 침실의 수는 증가한다.

1. 평면의 공간문법

평면에서 나타나는 위상학적 공통점을 찾는 분석의 과정을 통해 PR1MA 아파트를 공간문법으로 분석한 결과, 말레이시아 아파트 평면의 설계 규칙을 그림으로 정리하면 <Figure 13>과 같다.

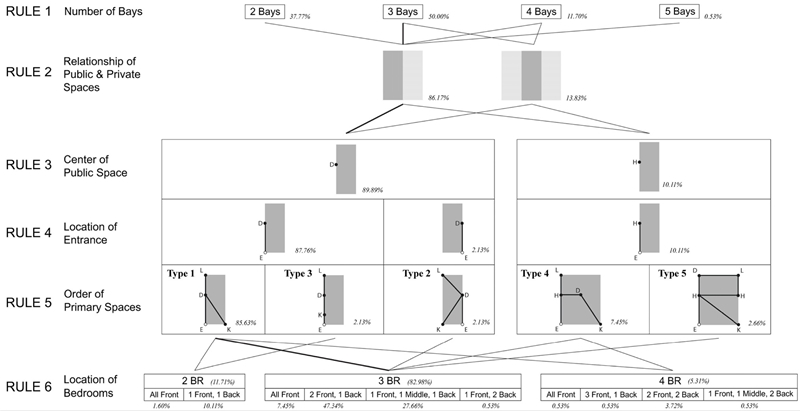

Figure 13.

Space Grammar of Malaysian Apartment

사례의 가장 다수를 차지하는 평면에서 발견되는 공통점은 설계의 공통적인 규칙이며, 아파트라는 주거공간을 구성함에 있어 따르게 되는 문화적 특성이라고 할 수 있다. 이것은 실제의 평면설계 과정과는 차이가 존재할 수 있지만, 이 과정은 말레이시아의 아파트 설계에 있어서 지속적으로 고려되고 있는 사항이라는 점에서 중요하다 할 수 있다. 이와 같은 평면계획 규칙의 분석을 통해 도출한 공간문법을 설명하면 다음과 같다.

Rule 1: 주동의 형태와 층별 계획에 따라 단위주호의 면적이 산출되면, 단위주호 전면의 베이 수가 결정된다. 전면의 베이 수는 평면의 형태와 공간 배치에 영향을 미치기 때문에 평면계획의 시작 단계라 볼 수 있다.

Rule 2: 베이의 수가 결정되면, 평면에서 공적영역과 사적영역의 베이별 구분을 결정한다. 공적영역과 사적영역의 명확한 분리는 모든 사례에서 나타나는 공통 속성으로, 이에 따라 다음 순서로 각 실의 위치가 결정될 수 있다.

Rule 3: 공적영역에서 동선의 중심이라 할 수 있는 공간을 결정한다. 여기에는 식당과 홀이 각 실들을 잇는 동선의 중심이 되며, 홀은 베이 수의 증가에 따라 생성된다.

Rule 4: 동선의 중심이 되는 공간과 연계하여 현관의 위치를 결정한다. 2베이에서 현관의 위치는 비교적 고정적이지만, 3베이 이상 평면에서는 공적영역의 위치가 이동되기도 함에 따라 현관의 위치는 공적영역의 위치 결정과 동선의 중심 공간의 위치 결정 후 이루어진다고 볼 수 있다.

Rule 5: 선정된 사항을 고려하여 거실과 부엌의 위치를 결정한다. 거실은 전면, 부엌은 후면에 배치되는 것이 결정적이지만, 부엌은 공적 공간과의 관계성을 고려하여 배치가 조정되어 최종적으로 기본 공간의 구성이 결정된다.

Rule 6: 최종 단계에서 사적영역인 침실의 위치를 결정한다. 이미 결정된 사적영역에서 침실은 프라이버시를 고려하면서도 환기 및 채광을 위해 외기에 면하도록 배치된다.

화장실은 침실의 위치와 함께 고려되는 것으로 보인다. 이와 함께 환기를 위한 공간인 야드와 에어웰은 부엌, 침실, 화장실의 배치와 관계되어, Rule 5와 Rule 6 단계에서 고려된다고 볼 수 있다.

2. 평면의 사회문화적 특성

공간문법을 통해 PR1MA 아파트의 평면을 분석한 결과, 말레이시아 아파트의 평면계획에 영향을 미치는 주요한 사회문화적 특성은 전통주택에서부터 아파트까지 이어져내려오는 속성인 공적공간과 사적공간의 분리, 종교적 상징의 적용, 기후를 고려한 공간의 세가지를 들 수 있다.

첫째, 공적공간과 사적 공간의 분리라는 전통적인 공간구성 원리는 아파트에서도 적용되고 있다.

전통주택에서부터 적용되어온 전면의 공적공간과 후면의 사적공간을 계획하는 종방향 수평적 위계는, 아파트에 와서 횡방향 수평적 위계로 방향은 변화되었지만 영역의 분리는 지속적으로 평면계획에서 고려되는 사항이다.

이러한 구분은 일반 저층주택 뿐만 아니라<Figure 14-1>, 말레이시아의 대표적인 도시주거 유형인 테라스하우스에서도 층별로 영역을 분리하는 방법으로 변형되어 이어져 왔다<Figure 14-2>.

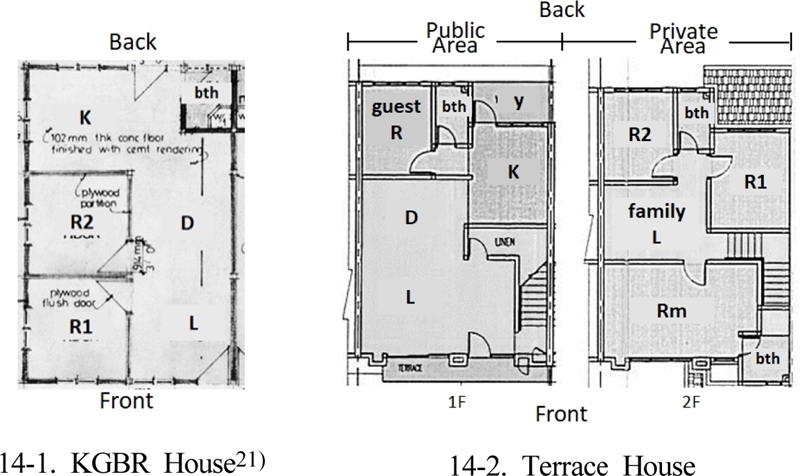

Figure 14.

Public and Private Space in Terrace House

아파트에서의 횡방향 수평적 위계 구분은, 베이의 구분을 통해 공적공간과 사적공간을 분리하는 것으로 적용되었다고 볼 수 있다. 아파트에서는 현관과 거실이 어떤 베이에 위치하느냐에 따라 공적공간 베이의 위치가 결정되며, 주로 한 측면의 베이를 공적공간으로 계획한다. 이러한 공간분리는 동남아시아 국가 중 베트남과 싱가폴의 아파트에서도 공통적으로 나타나는 속성이다.²⁰⁾

둘째, 종교적 상징에 따라 여성의 공간을 후면에 배치하는 전통적 속성은 부엌의 후면부 배치로 지속되고 있다.

전통주택의 공간구성에서 종교적으로 여성은 보호받아야 하는 대상이 되어, 여성의 공간으로 대별되는 부엌(dapur)은 가장 깊숙한 후면부에 배치되는 위계를 가진다<Figure 13-1>. 또한, 부엌의 위치는 주택부지의 후면에 위치한 우물에서 물을 길어오기 편리한 위치의 선정과, 불을 사용하여 조리하는 공간임에 따라 외기에 면하게 한것이다. 여기에는 가사행위의 편리함도 고려되었다고 볼 수 있다. 이처럼 부엌의 위치는 여러 영향요인에 의해 결정된 만큼 다른 공간에 비해 후면 배치의 속성이 강하게 유지되고 있다.²¹⁾

이러한 위계는 현관은 전면에, 부엌은 후면에 배치하는 위계로 고착되어, 일반 주택에서 지속적으로 적용되어 왔다<Figure 15-1>. 그리고 말레이시아 초기 아파트 평면에서도 그대로 반영되었는데<Figure 15-2>, 아파트의 전면부는 조망 및 채광에 가장 유리한 곳임에도 불구하고, 전면에 부엌이 배치된 것은 독특한 부분이라 할 수 있다. 여기에서는 에어웰이 적용되지 않은 시기라서 부엌을 외기에 면하도록 하는 것이 가장 큰 목적이었기 때문이라고 볼 수 있다.

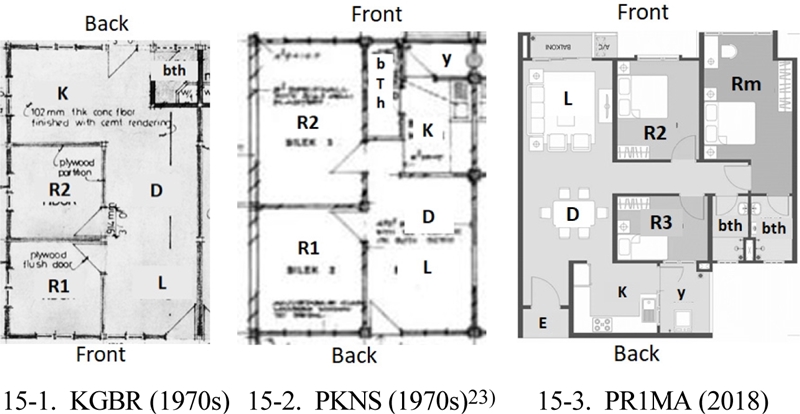

Figure 15.

Location of Kitchen in Apartment

이후, 아파트의 공급이 보편화된 평면에서의 부엌은 다시 후면부로 이동한 것을 알 수 있다<Figure 15-3>. 현관에서의 접근성 및 가사활동의 용이성 등이 고려된 결과이지만, 무엇보다 에어웰이 적용됨에 따라 부엌은 평면의 후면에 다시 배치되었으며, 환기를 위해 외기에 면하는 것도 가능하게 된 것이라고 볼 수 있다.

셋째, 고밀의 환경에서 고온다습한 기후를 극복하기 위한 평면 계획적 고려로, 에어웰과 야드가 도입되었다.

말레이시아의 아파트에서는 환기를 고려하여 모든 실을 외기에 면하도록 법으로 규정하고 있다. 고층 고밀 주거인 아파트에서 이와 같은 법적 규정을 지키기 위해 고안된 공간이 에어웰과 야드이다.

에어웰은 전층에 걸쳐 상하로 개방된 일종의 환기 통로로, 중복도형 고층아파트에서 환기와 자연채광의 기능을 제공한다. 또한, 공용복도와 단위주호 사이에 일정부분 공간을 두게 되어, 공용복도에 바로 창이 나지 않도록 하여, 단위주호의 프라이버시를 확보해 주는 기능도 있다.²²⁾

야드는 부엌과 연계된 공간으로, 에어웰 또는 외부로 벽을 일부 개방한 공간이다. 환기가 필요한 왯키친(음식의 가열 조리)과 세탁실(세탁물 건조 포함)로 이용되며, 물품의 수납 등 다용도로 사용된다.

총 188개 사례 중, 에어웰이 계획된 139개 사례²³⁾에서는 반드시 부엌의 환기를 위해 야드(y, yard)를 연계하며, 야드는 에어웰(A, Air-well)에 면하게 배치되는데 즉, K-y-A의 관계가 평면의 후면부를 계획하는 데 사용되는 명확한 규칙임이 파악된다. 이때 야드와 에어웰을 환기 공간으로 활용하는 공간은 주로 침실과 화장실이다.

Figure 16.

Example of Block Plan and Air-well (Case no. 01)

중복도식 주동계획을 선호하는 말레이시아의 아파트에서는 환기를 위해 전면부과 후면부를 활용할 수밖에 없다. 전면부는 외기에 면하여 창을 내기 용이하지만, 후면부는 공용복도가 위치하고 있는 관계로 완충되는 공간이 요구되었으며, 이 완충공간을 환기 공간으로 활용하는 것이다. 즉, 야드와 에어웰은 기후를 극복하고 쾌적한 거주 환경을 만들기 위해 평면 계획에 영향을 미치는 공간이다.

이처럼 말레이시아 아파트의 공간문법은, 이전의 주거공간 계획에서부터 내제되어 있는 말레이시아의 기후 및 사회문화적 특성을 고려한 공간계획 방법이 영향을 미친 결과로 형성된 것이라고 볼 수 있다.
